别墅地源热泵空调室外地埋管系统施工流程?

文章出处:   责任编辑:   发布时间:2017-03-25 13:52:15    点击数:-   【

地源热泵空调以其节能、舒适、环保、美化建筑外观等诸多优点被很多别墅业主所推崇,那么小编就说一下别墅地源热泵空调室外地埋管系统施工流程。

别墅地源热泵空调室外地埋管系统施工流程?

第一步:根据地源热泵设计图纸,现场放样,用木桩标示每个地埋管位置,这样可以确保孔和孔之间间距大于4米,由于一般别墅周边区域地下管道,线缆较多,有自来水管,雨水管,污水管,煤气管,强电电缆,弱电电缆等,每一种都需要特别小心,不能损坏。

第二步:接下来采取人工开挖的办法来避免这种情况,因为一般别墅区管路及电线电缆埋的都较浅,所以一般开挖到1000mm深即可,如果有相应管道及线缆适当调整一下钻孔位置即可。

第三步:开始地源热泵空调地埋管钻井,注意单“U”管井和双“U”管井孔径要区别开,单“U”管井孔径一般在“100mm-130mm”,双“U”管井孔径一般在“150mm-180mm”,另外在钻井的同时进行地埋管“U”型头连接及试压。

第四步:钻井结束后,进行保压放管,放管过程宜缓缓进行,以免井壁对地埋管产生损坏(确认地埋管没有损坏,没有降压,如果有降压情况,宜补压至试压压力,直到合格),放管到地埋管管井底部。

第五步:地源热泵地埋管井的回填,利用泥浆泵输送管,从地埋管管井底部开始回填,逐步提高输送管直至井口。

第六步:水平横管开挖,要求水平横管深1.2-1.5m,(别墅由于场地不够,所以适当浅一些,如场地许可,要求挖水平横沟至1.5-2.0m)

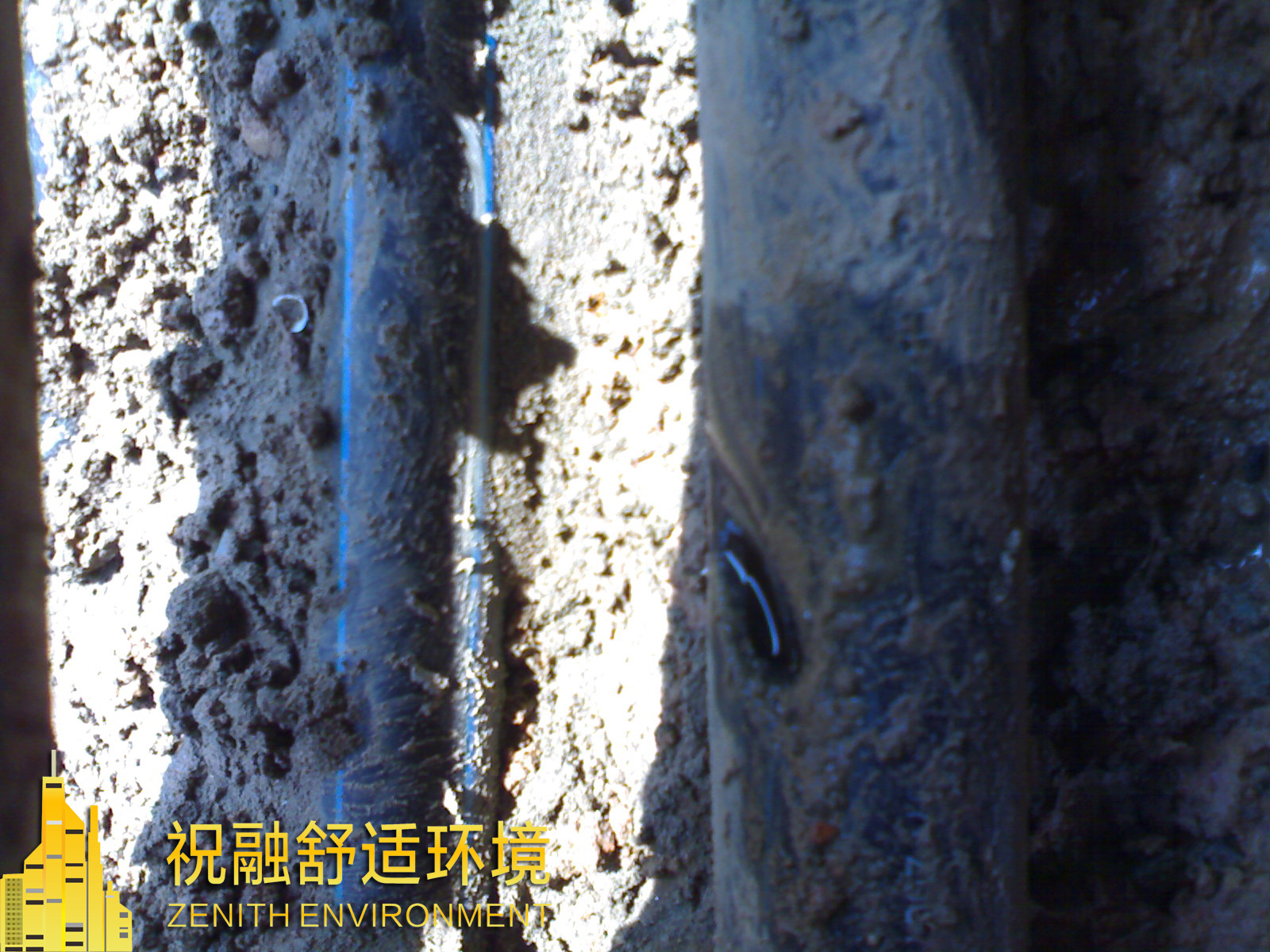

第七步:水平横管沟铺设3-5cm黄沙,同时进行水平横管连接,将各竖直地埋管分组按同程式连接,连接至机房位置,再次进行管道试压,至合格。

第八步:水平横沟再次铺设黄沙,高于水平横管顶部3-5CM 之后回填细土至水平横沟回填结束,并夯实回填土,再次检测地埋管水压情况,如仍维持原试压压力,则地源热泵室外地埋管的钻孔,顺利完工。
