别墅地源热泵无人看守自动控制系统是真的吗?

文章出处:   责任编辑:   发布时间:2021-08-27 23:38:54    点击数:-   【

问:别墅地源热泵无人看守自动控制系统是真的吗?

答:中央空调系统已成为人们工作生活中不可缺少的一部分,地源热泵空调系统作为中央空调系统的一种,其运行效率比传统中央空调系统高,设备运行期间不会对环境造成污染,因此被越来越多的用户所接受。在以往的时候,居住别墅对于很多人来讲,并不是一件符合实际的事情,因为需要花费很多资金,如今人们生活水平提高,住进别墅的住户越来越多。别墅地源热泵的优势有哪些?大家一起来了解下吧!

别墅地源热泵无人看守自动控制系统是真的吗?

1、地源热泵不受地域资源限制。

地源热泵具有不受到地域的限制,相信这点是很容易理解的,有过丰富施工经验的人们都懂得一个道理,这就是很多种类型的施工,都难免会受到地区限制,要具备满足施工条件的环境场地,不受地域和资源方面的限制,则施工范围变得更为广泛与灵活。

别墅地源热泵无人看守自动控制系统是真的吗?

2、别墅地源热泵自动化程度高。

别墅地源热泵自动化程度高,提起自动化这个概念的时候,相信很多人都不会感到陌生,这是因为在近些年来,自动化行业以及相关产品得到了蓬勃发展,自动化水平高则代表与反映了,可以有效节约人力资源,并且设备系统在运行过程中,可以适应多种复杂环境。地源热泵空调系统项目,从实际需求出发,针对目前地源热泵空调系统存在的自动化程度低,多机房管理不方便,能耗浪费严重等问题,对地源热泵空调控制系统及节能优化技术进行研究。选用PLC作为控制器,以触摸屏作为人机交互友好界面,设计带有远程监控功能的地源热泵空调控制系统。 首先,查阅大量相关文献,了解国内外地源热泵空调系统的发展现状,并深入研究地源热泵空调系统的工作原理。根据实际项目需求对地源热泵空调控制系统进行分析,确定系统的控制方案。 其次,根据设计方案完成设备的选型。控制系统选用PLC作为现场数据输入和控制输出器件;并以触摸屏作为现场人机交互界面实现数据显示,控制设置和报警记录等功能;利用STM32单片机设计远程传输模块实现现场与远程监控平台的连接。通过PLC,触摸屏及远程监控平台的相互配合完成对地源热泵空调系统的自动化控制和远程监控!

别墅地源热泵无人看守自动控制系统是真的吗?

地源热泵自动监控系统-节能减排自动化系统地源热泵是利用地表浅层的地热资源(包括地下水、土壤或地表水等),通过消耗电能,在冬天把低位热源中的热量转移到需要采暖的地方,在夏天将室内的热量转移到低位热源中,达到制冷取暖目的高效、节能型空调系统,广泛应用于宾馆、商场、办公楼、学校、医院、住宅楼等场所。

自动控制系统内容在整个地源热泵系统中,自动控制对系统的监测控制范围包括以下部分:埋管区域地温监测通风与空调系统监控、全系统输入输出能量计量、全系统设备运行控制。 埋管区域地温监测 温度传感器的布置为监测地源热泵系统运行过程中埋管周围土壤温度的变化状况,本系统特设有土壤温度数据采集系统。埋点分布:将整个埋管区域划分成若干区域,在每个区域内选取个具有代表性的点作为监测点。为了满足监测需求,监测点应满足如下条件:)监测井分为类:一类是将温度传感器同竖直埋管一起固定下埋(以下称为类监测点),对管井进行监测;另一类是设置单独的温度监测井(以下称为类监测点),用其他载体固定温度传感器埋入井内。)

别墅地源热泵无人看守自动控制系统是真的吗?

监测井的选点:根据埋管区域的大小及地形,确定类监测井的数量和点位,满足监测需求 其中,单独监测井既有埋管区域边沿部位,也应有埋管区域中间部位。)每个监测井内传感器的数量及埋深:根据井深及穿越的地质构造情况确定传感器数量及埋深,保证每种构造层都有监测点。)要确保传感器和导线在高压、偏碱性土质(及液体)环境下的长期稳定使用。 土壤温度数据采集温度传感器埋设完成后,通过屏蔽导线连接进入机房,地埋管温度传感器连接到机组机房后,通过专门的温度采集显示主机进行信号的采集,温度采集显示主机具备通讯接口和开放通讯协议。在控制室设置台电脑,通过通讯接口和通讯线缆与值班室内的地埋管温度采集计算机进行通讯连接,采集、存储土壤温度信号,供中央操作站节能管理软件进行相关数据存储分析。

别墅地源热泵无人看守自动控制系统是真的吗?

土壤换热器的监控功能空调系统第二个夏季运行前一个月,通过土壤温度传感器收集土壤温度并计算平均值,与第1个夏季运行前检测的平均值比较。当平均温度高于第1个夏季平均温度设定值时(比如),开启冷却塔、冷却水泵、地源侧冷水泵对土壤进行降温,直至土壤达到常年正常温度为止。

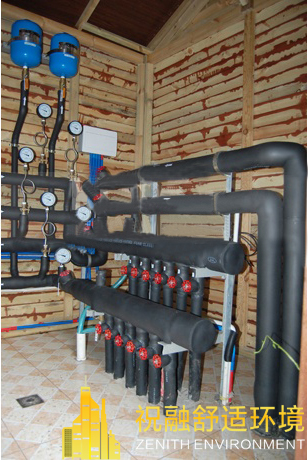

通风系统监控 新风处理机组的控制通过温、湿度传感器和压差控制开关,监测新风机的运行状态、故障报警状态以及手动自动运行状态;监测新风机送风温度,新风机组与新风门的联锁控制程序:空调机组开启时,自动打开新风门,停机时自动关闭新风门。 风机盘管的控制通过室内温、湿度传感器监测室内的温度和湿度,当温度达到设定温度时,电动两通阀自动关闭,切断冷冻水的供应,从而起到控制风机盘管的启停作用。随着室内风机盘管的启停,供水主管上装有水压差传感器的压差控制开关监测当前水压差,然后将信号传输至控制器,控制器经过运算控制安装在分、集水器旁路上的压差调节阀的开度,维持供、回水压差恒定于设定值。

别墅地源热泵无人看守自动控制系统是真的吗?

全系统输入输出能量计量计量类别包括系统耗电总量(输入)和系统热量产能(输出),以达到计算系统能耗及能效比之目的。 电能消耗计量机房内通过控制柜电能表计量全部空调机组和循环水泵的耗电量。通过每层楼配电柜计量各风机盘管和新风机组的耗电量。通过电能计量统计系统耗能;电能计量仪表设置应靠近用电设备,尽量集中计量,以保证计量精度、计量数据传输方便。

别墅地源热泵无人看守自动控制系统是真的吗?

热量产能计量系统能量输出由空调热水系统、地源循环水系统、夏季板换水系统和用户侧空调水系统个系统组成。通过热能表对进水管和出水管的温度采集结合管内的流量进行计算,得出每个系统的能量输出。图 热能表安装示意图系统中热能表的安装:在地源侧(埋管系统)干管上安装只,用来计量地源侧能量输出;用户端干管上安装只,用来计量用户侧能量输出;每层楼水平干管上安装只,用来计量楼每层能量的输出;热水干管上机房端安装只,用来计量热水能量输出;冷却塔干管上安装只,用来计量冷却塔的能量输出。共有个计量点。系统通过采集空调热水系统、地源循环水系统、夏季板换水系统、用户侧空调水系统的能量输入和输出,计算系统的总能量以及通过电能表计量主机、地源侧水泵、用户侧水泵、冷却塔侧水泵以及末端风机盘管的耗电量。

别墅地源热泵无人看守自动控制系统是真的吗?

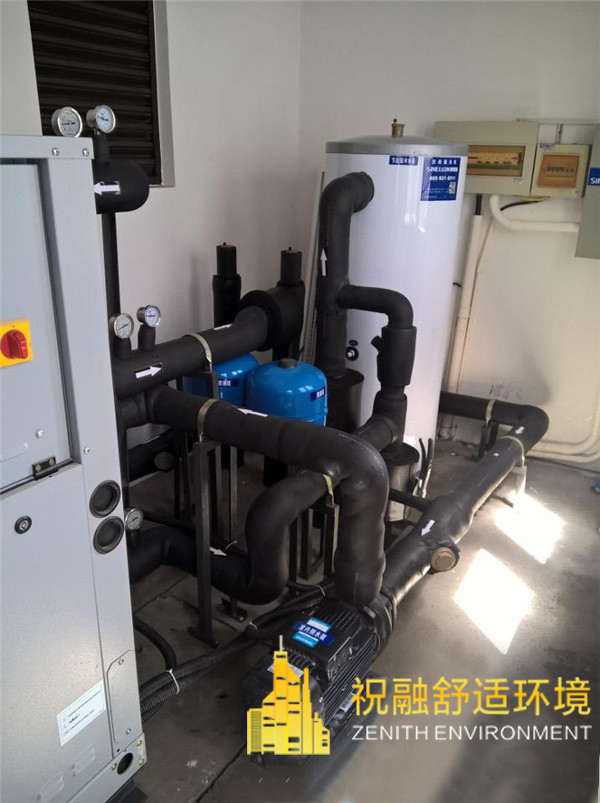

后通过能量的输入输出和系统总耗电量计算机房能效比和整栋大楼的能效比。 全系统设备运行控制通过对机房内主要设备的监控,实现机房的自动控制。具体监控设备系统见图。受控设备见表。基本控制功能:由中央监控系统按内部预先编写的时间程序或通过管理中心操作员,启动地源热泵机组及各相关设备之联锁控制。系统能保证各设备开机关机的顺序。当其中一台水泵出现故障时,备用水泵会自动投入工作。部分热回收地源热泵机组台全热回收地源热泵机组台用户侧空调泵台(用备)卫生热水循环空调泵台(用备)地源侧循环泵台(用备)卫生热水循环水泵台(用备)热水箱个夏季用板式换热器个冷却塔个冷却塔循环泵台(用备)能够完成主机的启停工作,自动控制系统对机组自带的控制功能做分控接口,对主机的运行状态进行监测,并对主机的运行数据进行采集、存储、分析和统计。根据供回水温差和回水流量计算系统在该区域的冷(热)负荷,并根据实际冷(热)负荷以及机组的运行时间累计决定机组的启停组合及台数。对地源热泵机组的电动蝶阀进行分组控制,并与地源热泵机组实现联动功能。对地源侧循环水泵的启停进行控制,并对其运行状态进行监测;对每台水泵的运行时间进行记录,启动机组时,根据水泵的运行时间决定开启哪台水泵;当水泵运行到一定的时间时,自动提示对水泵进行监测和保养。对用户侧的循环水泵和楼层电动蝶阀进行控制,楼层的电动蝶阀分为办公模式(全开)、加班模式(单独开启楼层的电动蝶阀)和下班模式(全关);对用户侧的循环水泵的启停进行控制,并对其运行状态进行监测。机组与热水箱之间的加热循环控制应由水箱温度确定:水箱温度达到时加热泵停机,水箱温度低于时加热泵运行。且应分为夏季和其他种模式:在夏季(空调机组制冷,热回收生产热水),如加热泵停机时间达分钟时,应自动打开热水箱底部排水阀,将热水排到地面雨水收集水池,至下限水位关闭,冷水补充。此后水箱温度下降,加热泵再次运行,以保证系统制冷能力;在其他季节,水箱温度达到后水泵停机保温,不排水,待水温降到时再开机加热。

别墅地源热泵无人看守自动控制系统是真的吗?


自动控制监测数据通过上述控制和监测系统,能够实时监测系统的各项指标。如冷冻水温度、流量和冷却水温度、流量等。通过数据处理,计算出整个系统主机、各个楼层用户、地埋管系统、冷却塔系统、卫生热水系统等各个系统的耗能和产生的能量,从而计算整个空调系统以及各个分系统的能效。通过数字终端系统以图表的形式直观地呈现各项数据。地源热泵空调系统采用完善的自动控制系统,较好地实现了整个系统的自动控制和系统能效监测:)通过对地埋管的温度监测,掌握地下温度变化情况,切换冷却塔与地源热泵的使用状态;)通过对通风系统的监测、管理实现在满足使用条件下的节能运行;)通过对全系统的能量输入和输出的计量,达到对系统整体能耗的评估计算和集中管理;)通过对全系统设备运行控制,实现系统无人值守的功能。自动控制在地源热泵系统中的应用,不仅可实现整个系统的自动控制和监测,同时通过远程传输的方式将整栋大楼的能耗监测以动态方式传输至监测平台,为我国发展“十二五”节能减排计划中建设我国大型公共建筑监测平台提供了参考。北京鸿鸥无人值守地源热泵自控系统--地源热泵自控系统---地源热泵自动监控系统-节能减排自动化系统。

别墅地源热泵无人看守自动控制系统是真的吗?

别墅地源热泵同时也实现了无人值守,也就是说避免了人力成本的浪费,具有环保无污染等方面的优势,对于环境的整体发展有益处,其节能表现以及工作效率等方面,受到了行业人士认同。
