别墅地源热泵系统成效的两个重要程序:设计和安装

文章出处:   责任编辑:   发布时间:2021-09-26 23:06:00    点击数:-   【

别墅地源热泵地暖好用吗,到底节能多少?祝融环境地源热泵专家告诉您:该系统运行稳定,客户对节能基本满意,与燃气热水地暖比较,节能百分之45左右。

别墅地源热泵系统成效的两个重要程序:设计和安装

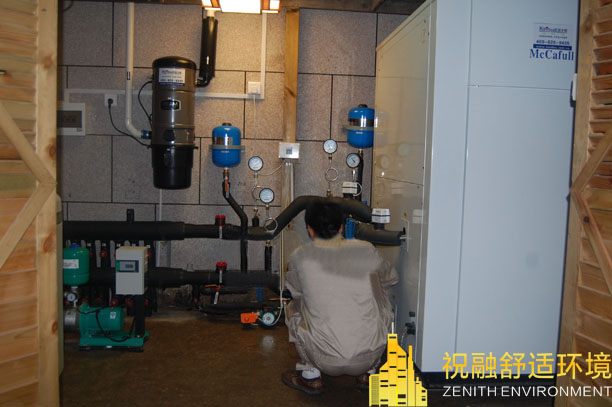

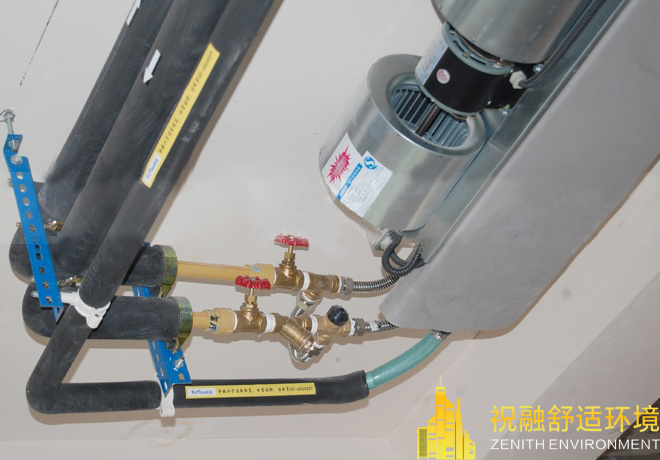

地源热泵空调负荷,很可能会有较为明显的时间段,节假日或有重大赛事,会出现最高的冷暖、热水空调负荷,而在平时空调负荷不是很大,或者是完全停用。供暖季节(冬季)热泵如果停止工作,会导致系统设备、室内其他管道冻损,通常的做法是设低热泵机组和室内风机盘管控制的温度实现节能的目的。

别墅地源热泵系统成效的两个重要程序:设计和安装

但是,很多用户也了解到,行业里也有部分用户不满意的案例出现,主要是地暖效果达不到要求,或者节能效果不明显。祝融环境地源热泵专家认为,设计和安装是关键。

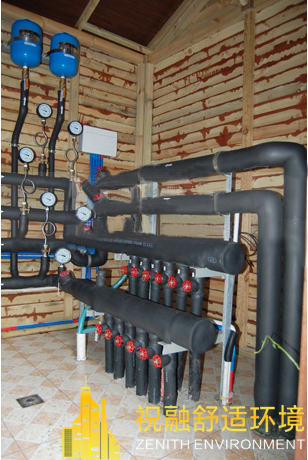

地源热泵设计了地耦循环系统,利用自然能源保持系统和建筑物一定的温度。

别墅地源热泵系统成效的两个重要程序:设计和安装

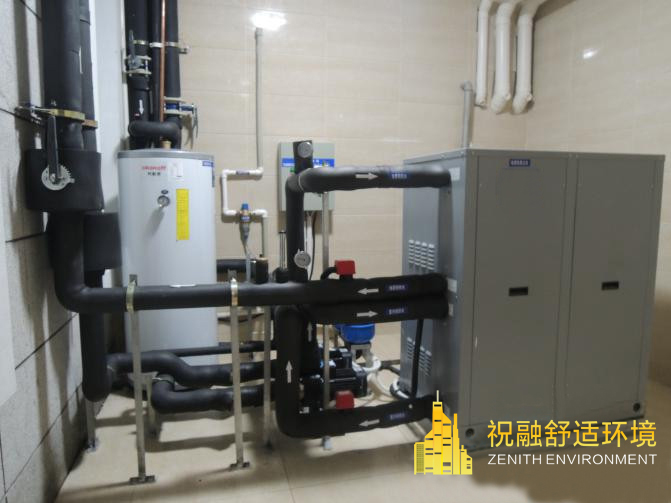

利用热泵的余热回收系统,置换(加热)到45-60℃(可调)的生活热水,储水罐与热泵机组为承压密闭方式循环制热,循环水泵与机组联动并配有单独的控制和操作显示面板,自动运行,热水利用自来水的压力送出,在供水管路上设计安装一台循环水泵,并设有温度自动控制装置,使管道内的热水温度自动“恒温”消除冷水头,在提供热水的同时还承担节水的责任,制热储水罐根据热水用量定制,采用不锈钢材料加工制作,管道采用PP-R管材,系统安装完毕罐体及管道作保温处理。

别墅地源热泵系统成效的两个重要程序:设计和安装

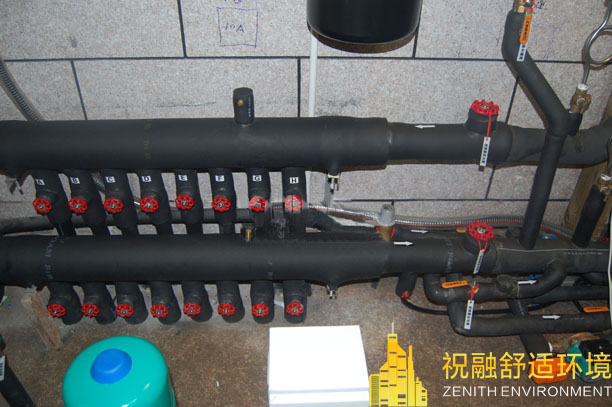

利用地耦系统的自然(土壤)温度为建筑物降温(保温),遇到空调峰值制冷负荷时直供系统与热泵机组接力供冷在冬季泵系统可作为防冻功能使用,较大的利用了自然能源,他是地源热泵系统的功能扩展,通过设在系统中的调节/分配装置,可实现自动运行(用户任选)。

别墅地源热泵系统成效的两个重要程序:设计和安装

土壤源换热器设计

据系统排热量与吸热量的计算结果,并考虑机组运行工况的要求和当地的大地温度,确定换热器夏季的进口最高温度30℃,冬季换热器出口最低温度4℃,在此条件下确定土壤换热器的基本内容。

根据系统的热平衡与土壤源换热器的热力计算结果,结合当地的地质条件,确定换热器的总井深为多少延米,垂直埋管多少延米,需要多少口换热井。水平埋管根据换热器的平面布置来确定。

别墅地源热泵系统成效的两个重要程序:设计和安装

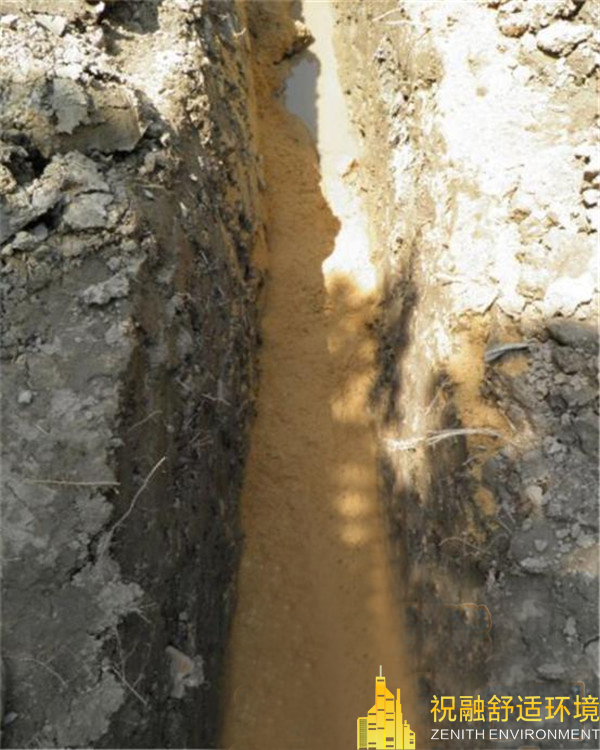

地源热泵室外地埋管系统安装

地源热泵空调系统室外地埋管一般选用垂直埋管方式,也叫直埋式。直埋式地源热泵施工时所需场地小,节省建筑空间,是一种经济、对环境无害的绿色能源利用方式。它运行时无噪声,可靠、持久,供热/ 制冷效果好,舒适感好,是一种值得推广的能源利用新技术。

1)钻孔

直埋式地源热泵需要用钻机进行施工,要求钻机的钻进深度达到150~200 m ,钻头的直径根据需要在100~150 mm之间。由于钻孔深度较浅,一般采用常规的正循环钻进方法。在我国,可以选用普通的工程勘察钻机、岩心钻机,如DKⅢ- 300 型钻机、DPP100 型车装钻机等。

别墅地源热泵系统成效的两个重要程序:设计和安装

钻孔施工完成后孔壁必须保持完整。如果施工区地层土质比较好,可以采用裸孔钻进;如果是砂层,孔壁容易坍塌,则必须下套管。裸孔钻进时,要求泥浆的密度在1125 g/cm3 左右,以保证形成比较稳定的孔壁并逐渐降低泥浆浓度(加清水) ;成孔时,要求最后上返泥浆的密度1108 g/ cm3 左右,且泥浆中基本不含砂粒。

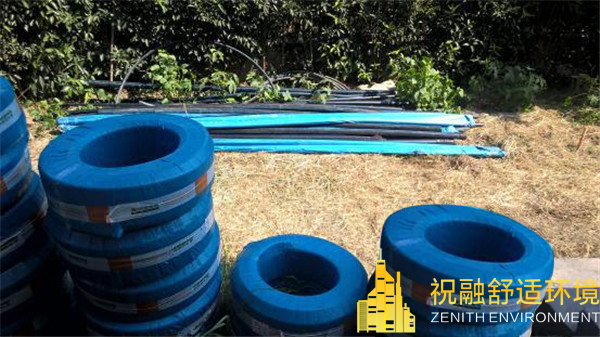

2)U 型管的制备

按照事先设计好的接管方式,把PVC 型管制备好,要求尽可能让U 型弯接头的熔接作业在室内进行,以保证接头熔接的可靠性。在场地内展开U 型管,以使其最好地下入孔内。

别墅地源热泵系统成效的两个重要程序:设计和安装


注入防冻液。防冻液可以增加U 型管的整体重力,使下管更加容易,并作为传热介质。确保防冻液无泄漏后,在PVC 管的U 型接头处捆绑配重。配重一般选用?8~15 mm的钢筋,长度为215 m 左右,根据下入PVC 管的根数决定配筋的数量,一般下入3 根PVC 管配1 根筋,下入5 根PVC 管配2 根筋。

3)下U 型管

U型管的下放是工程的关键,因为下入U 型管的深度决定着采取热量总量的多少,所以必须保证下入U 型管的深度。按照热交换原理,计算下入U 型管的深度,是以下管的长度计算,而不是按垂直距离计算。下U 型管的方法十分简单。一般采用人力下管,一方面人的感觉可以判断U 型管的完好与否;另一方面,人力也足以使其完全地下入孔内。在施工过程中,由于孔内情况复杂,下入U 型管时可能会遇到很大的阻力(主要来自孔壁对U 型管的摩擦阻力) ,可以采用如下方法进行下管:在PVC管上套上粗麻绳,辅以扶正机构,通过加力杠杆作用于粗麻绳上,以便下管。实践证明,这种方法很有效,一般可以增加下管深度10~20 m。

别墅地源热泵系统成效的两个重要程序:设计和安装

4)灌注

注浆是为了填充U 型管与钻孔孔壁间的间隙,使其具有更好的传热性能。填充材料的选择决定了传热率的大小,选择一种热阻抗比较小的材料,是提高整个系统效率的有效途径。美国、加拿大、日本等国的观点认为,最好是把钻孔所取出的岩土体进行回填,但是这在工程上实现起来比较困难,所以一般选用特殊物质制成的专门的灌注材料。灌注时,要求泥浆泵的泵压足以使孔底的泥浆上返至地表,当上返泥浆密度与灌注材料的密度相等时,认为注浆过程结束。注浆时,必须保证注浆的连续性,否则会降低传热效果,影响工程质量。注浆是由与U 型管一并下入孔内的注浆管完成的。

别墅地源热泵系统成效的两个重要程序:设计和安装

别墅地源热泵地暖大部分是隐蔽工程,设计和施工必 须严格认真。常见的,有设计师不做专业计算,可能导致设备选型不当,影响地暖效果,甚至不节能。有的施工人员不专业,细节处理不到位,留下隐患,后面难以补救。因此,祝融环境地源热泵专家总结20年专业经验,推出地暖施工工程标准,即对设计、选材、施工以及售后服务的每一个细节,进行严格的精细化管理,确保地源热泵地暖工程质量,减少隐患发生。从而保障用户享受舒 适节能生活,省心更放心。
