地源热泵工程造价:地源热泵安装价格多少钱,地源热泵系统费用

文章出处:   责任编辑:   发布时间:2016-11-16 23:37:22    点击数:-   【

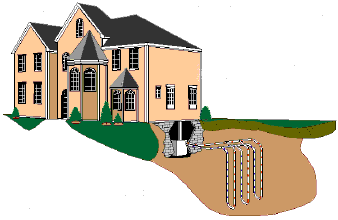

众所周知,地源热泵是一种利用浅层和深层的大地能量,包括土壤、地下水、地表水等天然能源作为冬季热源和夏季冷源,然后再由热泵机组向建筑物供冷供热的系统,是一种利用可再生能源的既可供暖又可制冷的新型中央空调系统。

地源热泵工程造价:地源热泵安装价格多少钱,地源热泵系统费用

别墅地源热泵系统一般情况下的造价

地源热泵报价书格式

地源热泵造价 = 主设备 + 材料 + 安装调试人工 + 设计费用 + 管理费用

1、造价书中应该包含设计依据、施工标准、售后承诺(特别注明免费保修年限)。

2、在预算明细中写明具体品牌、产地、规格、数量、单价、总价等。

造价估算

室内空调实际安装面积,地源热泵造价预算的基础。

通常建筑面积500㎡的别墅,真正需要安装空调的面积在350-400 ㎡之间。因为在您的别墅里,有些地方是不需要安装空调,比如车库、储物间、小卫生间、过道、部分阁楼等,计算面积时扣除。

地源热泵造价参考如下:(上海地区)

空调实际安装面积(㎡)

参考建筑面积(㎡)

地源热泵造价参考(室外打井+机房+空调+地暖)

200 260 14~20万
250 320 20~27万
300 380 22~30万
350 450 25~33万
400 500 28~38万
450 580 30~40万
500 650 33~43万
550 780 38~48万
600 800 40~50万
650 850 42~52万
700 900 45~55万
750 1000 48~58万
800 1100 50~62万
850 1200 52~65万
900 1250 55~70万
950 1350 58~75万
1000 1400 65~80万
1200 1500 75~95万
1500 2000 85~110万
2000 2800 120~180万

地源热泵每平米造价:地源热泵系统的安装作为一个系统工程,其整体造价包括设计、设备、辅材、打井、安装、售后等费用,依据公司多年的地源热泵系统安装经验来看,地源热泵每平米的造价大约600-800元。当然,具体的整体价格情况需要看用户选择的产品品牌和方案配置。初期投资高于其它空调系统,主要由于受打井安装费用影响较大,据各地区地质情况不一样,地源热泵价格有一定的差异。

以300平方米的别墅为例,夏季制冷期为90天,冬季供暖期为120天,每天空调使用时间:16小时;电费:0.48元/度.日同时使用系数K2取值0.80。

夏季空调运行费用=6.30×16×0.80×0.48×90=3483.64元

夏季每平方米的运行费用为:11.61元

冬季空调运行费用=8.4×16×0.80×0.48×120=6193.15元

冬季每平方米的运行费用为:20.64元

全年空调运行费用=3483.64+6193.15=9676.79元

全年每平方米的空调运行费用为:32.25元

至于地源热泵系统报价部分,地源热泵系统产品及售后安装全套下来,土豪最爱的别墅豪装别墅,总价二十多万元,而且配套的地源热泵系统品牌相对国际范。

简而言之,300平米豪装的国际品牌地源热泵系统(含安装及后期售后服务)每平米折算下来600-800多元/m。

别墅地源热泵造价常见问题

问题一:同样一套别墅,地源热泵造价为什么相差不少?

(1)设计标准不同。

执行不同的温度、湿度、噪音等标准,给您带来不一样的舒适感受。因此可能导致主机设备选型不同,相应的材料人工都不同,因此地源热泵价格不同。

(2)选材标准不同。

不同的选材标准,直接影响整体工程质量和使用寿命。而且选择环保型的材料,有利于保障身体健康。

(3)安装标准不同。

俗话说“三分设备、七分安装”,严格的安装标准,严谨的流程质量控制,是打造优质工程的关键。因此导致人工和管理成本大不同,地源热泵价格不同;

(4)售后保障不同。

周到的服务,可以保障您享受舒适生活更放心!而服务成本不同,可能导致地源热泵价格不同。

问题二:如何比较造价方案?

(1)建议您亲自考察安装公司和施工现场

重点了解其流程管理和质量控制办法。到现场主要看细节,包括材料、安装工艺、现场管理以及整体质量水平。先看质量,再谈价格。

(2)看看造价的差异在哪里

特别提醒:不能只比较主设备,而忽略辅材人工和管理成本。因为好的材料和工艺,以及对流程细节的精细化管理,需要更高成本,也是工程质量的坚实保证。而且系统的隐患也往往出在这些细节上,因此都不容忽略。

(3)留意售后服务事项

注意询问售后服务承诺免费保修时间,以及后期保养服务内容和收费情况。

问题三:做一份标准的地源热泵造价方案,需要提供什么?

(1)别墅平面布置图。

最好各个房间区域的用途明确,比如卧室、客厅、厨房等。

(2)陪同专业人员现场勘察。

了解钻井场地条件、机房位置、外墙体及窗户玻璃保温情况、电源和燃气情况等等;

(3)与专业人员详细沟通。

了解您的使用习惯,以及您对温度、湿度、水质、空气质量等等方面具体要求。

公建项目地源热泵系统一般情况下的造价

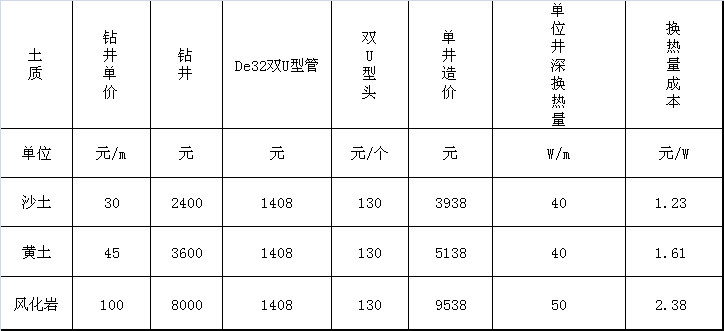

不同土质地源井造价对比表(成井深度80m)

公建地源热泵造价

说明:一般,沙土地质地源井造价在30~45元/m之间,黄土地质造价在45~80元/m之间,风化岩地质造价在80~100元/m之间,混合地质类型约为85元/m。(各地地质情况、环境不同,仅供参考)。

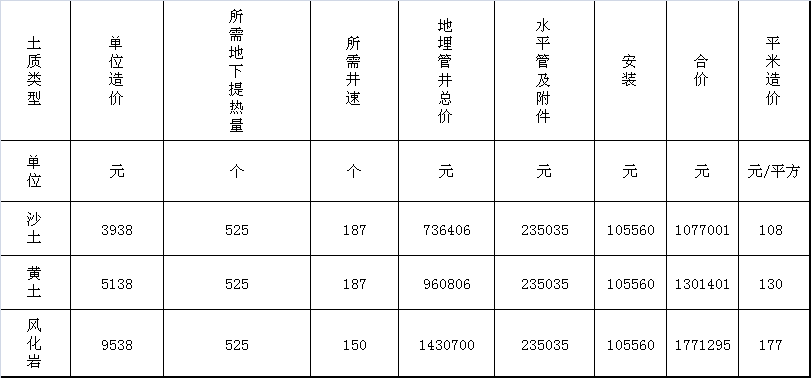

以10000m2办公楼为例估算地埋管系统造价(仅供参考)

公建地源热泵造价

土壤源热泵系统与基础设计

土壤源系统是一种利用地下浅层土壤资源的热能,既可供热又可制冷的高效节能系统。土壤源热泵通过输入少量的高品位能源(如电能),实现低温位热能向高温位转移。地能分别在冬季作为热泵供暖的热源和夏季空调的冷源,即在冬季,把地能中的热量“取”出来,提高温度后,供给室内采暖;夏季,把室内的热量排出来,释放到地下去。

土壤源热泵系统设计

系统冬季从地下提热量=末端空调热负荷-冬季机组输入功率

系统夏季向地下排热量=末端空调冷负荷+夏季机组输入功率

按冬季从地下提热量计算地源井米数为:地源井米数=系统冬季从地下提热量/单位井深提热量

按夏季向地下排热量计算地源井米数为:地源井米数=系统夏季向地下排热量/单位井深排热量

打井数目=地源井米数/地源孔深

某项目不同管材单位井深换热量比较

运行工况

单位井深换热量W/m

25单U

25双U

32单U

32双U

制热工况

2

46

52

49

58

3

43

48

45

53

4

39

44

41

49

5

36

50

38

44

6

32

35

34

50


制冷工况

28

48

54

49

60

29

51

58

53

64

30

55

63

57

69

31

58

67

61

73

总结

影响单位井深换热量的首要因素是土壤温度,其次为土壤导热系数等,江南一带地区土壤温度约为16℃,夏季制冷时地埋管散热量大,比其他地区有优势,制热时地埋管提热量相对华北及南方地区略小些。

通过分析对比以上几个热物性测试,初步估算江南一带地区采用双U型管埋管形式时,冬季提热量按35W/m,夏季散热量可取60W/m。

具体准确数值需通过项目所在地的土壤热物性测试得到。

地埋管公称压力的确定

1、垂直埋管承受的最大压力=地埋管系统定压+水泵扬程的一半+地源井深度选用管材时,PE管的公称压力不能低于这个压力值。

2、水平主管路承受的最大压力=地埋管系统定压+水泵扬程;

一般来说,水平主管路公称压力不低于1.0MPa即可。

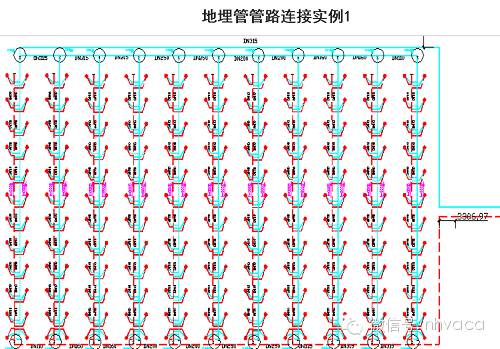

例:某项目地源井总计200口,分成10组,每组20口井,每组供回水主管路分别设置检查井。

地源热泵工程造价:地源热泵安装价格多少钱,地源热泵系统费用

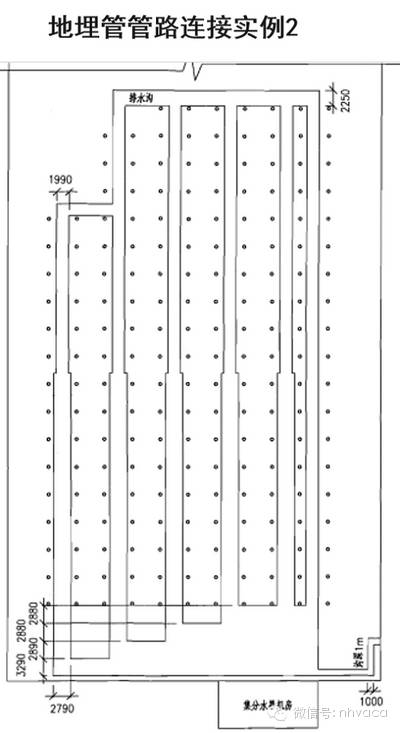

地源井总计200口,分成10组,每组20口井,每组分别通过主管汇集到分集水器。

地源热泵工程造价:地源热泵安装价格多少钱,地源热泵系统费用

地源热泵系统设计要点

地埋管各竖井流量平衡(管路同程连接可以做到),单U型管流速0.6m/s,双U型管流速0.4m/s。

冬季系统运行时,地下管路尽量不加防冻液。

夏季运行期间,地埋管换热器出口温度宜低于33℃;

冬季运行期间,地埋管换热器进口温度宜高于4℃。

地源热泵系统总释热量宜与其总吸热量相平衡。

竖直地埋管换热器埋管深度宜大于20m,钻孔孔径不宜小于0.11m,钻孔间距应满足换热需要,间距宜为3~6m。水平连接管的深度应在冻土层以下0.6m,且距地面不宜小于1.5m。

每对供、回水环路集管连接的地埋管环路数宜相等。供、回水环路集管的间距不应小于0.6m。

地埋管系统施工要点

1.如果水平地埋管管沟杂物较多,铺设前,沟槽底部应先铺设相当于管径厚度的细砂。

2.竖直地埋管换热器U形管安装完毕后,应立即灌浆回填封孔。回填材料导热系数不能低于钻孔周围土壤的导热系数。

3.当钻孔孔壁不牢固或者存在孔洞、洞穴等导致成孔困难时,应设护壁套管。下管过程中,U形管内宜充满水,并宜采取措施使U形管两支管处于分开状态。

4.地埋管施工过程的水压检验;

5.检验压力大小的确定

当工作压力小于等于1.0MPa时,应为工作压力的1.5倍,且不应小于0.6MPa;当工作压力大于1.0MPa时,应为工作压力加0.5MPa。

水压试验的步骤(4次水压试验)

1)竖直地埋管换热器插入钻孔前,应做第一次水压试验。在试验压力下,稳压至少15min,稳压后压力降不应大于3%,且无泄漏现象;将其密封后,在有压状态下插入钻孔,完成灌浆之后保压l h。

2)竖直环路集管装配完成后,回填前应进行第二次水压试验。在试验压力下,稳压至少30min,稳压后压力降不应大于3%,且无泄漏现象。

3)环路集管与机房分集水器连接完成后,回填前应进行第三次水压试验。在试验压力下,稳压至少2h,且无泄漏现象。

4)地埋管安装完毕,且冲洗、排气及回填完成后,应进行第四次水压试验。在试验压力下,稳压至少12h,稳压后压力降不应大于3%。

地埋管系统主要设备材料

地源热泵工程造价:地源热泵安装价格多少钱,地源热泵系统费用

地埋管系统常见问题

1、单位井深换热量估算较大,导致机组低能效比运行,系统不节能。

2、地埋管系统冬季提热量与夏季散热量不平衡。

冷热不平衡导致夏季运行时地埋管出水温度(℃)年变化表

地区

释、吸热量比例

1

2

3

4

5

北京

2.36

33.1

34.25

35.21

35.86

36.4

上海

5

36.17

38.31

39.89

41.18

42.15

沈阳

1.28

27.99

28.11

28.19

28.19

28.18

齐齐哈尔

0.67

27.88

26.57

25.66

25.01

24.52

冷热不平衡导致冬季运行时地埋管出水温度(℃)年变化表

地区

释、吸热量比例

1

2

3

4

5

北京

2.36

5.51

6.77

7.63

8.24

8.72

上海

5

5.69

7.81

9.33

10.47

11.28

沈阳

1.28

6.05

6.1

6.17

6.19

6.24

齐齐哈尔

0.67

3.87

2.31

1.46

0.86

0.38

3、无论打井是100米还是50米都一味的采用各竖井同程并联,导致地埋管中流速不满足充分换热的要求,地埋管换热较差。

4、无论打井多深都一味的采用各竖井同程并联,导致地埋管中流速不满足充分换热的要求,地埋管换热较差。

5、地源热泵系统运行控制方面,有些系统在机组停机,而空调泵不停机时,地源侧循环泵仍然不停机,建议此时地源侧循环泵停机,当机组要启动时,再启动地源侧循环泵。

6、不是所有的地质都适合土壤源热泵工程,土质为沙土、或粘土的地区最适合开展地源热泵工程,岩石地质地源成孔困难,不适合土壤源热泵工程。


在国外目前大面积推广使用的是埋管式地源热泵技术,是充分利用浅层地热的最佳技术途径。在我国,建设部和一些省市的建筑节能政策中明确提出要推广使用埋管式地源热泵。

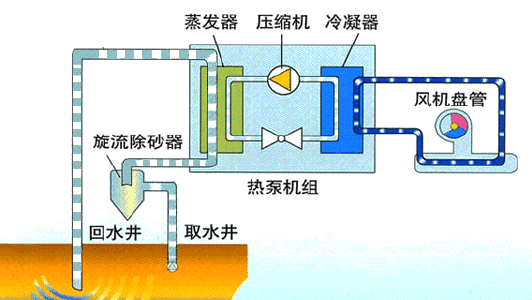

水源热泵系统的存在的困感:

地源热泵工程造价:地源热泵安装价格多少钱,地源热泵系统费用

1、回灌困难,许多水源热泵工程难以回灌,只能将大量地下水排向市政排水管道。一般来说回灌井与抽水井回灌比超过3,都不适合水源热泵工程。

2、容易污染地下水资源

机组内工质一旦泄漏,将对地下水造成难以挽救化学污染;其次,不能严格做到同层回灌,造成不同地下层地下水的混合,使得优质地下水层的水质受到污染。

3、取水井长时间取水后,易出现水量不足。主要原因是取水井被细沙堵塞,运行期间每隔一段时间就需要洗井,而且洗井费用较高,长期来看,系统运行费用较高。另外一个原因就是地下水位的下降,很多地区的地下水位每年都在下降。

4、抽水井、回水井之间互相影响。

很多项目根本不具备采用水源热泵,项目硬上,水井之间距离过近,造成抽水温度接近于回水温度,热源温度越来越差,机组能效比降低。

5、水源热泵工程中,潜水泵扬程都较大,一般都在80米以上,甚至更高,系统耗电量大。而且潜水泵一旦损坏,维修困难。
