地源热泵三合一系统安装-江阴村华西别墅

文章出处:   责任编辑:   发布时间:2016-10-20 23:02:40    点击数:-   【

江阴村华西别墅

户型:独栋别墅

建筑面积:300平米

客户需求:别墅共三层,需要安装空调、地暖和新风,调节夏/冬季室内温度。业主喜欢简约大方的风格,与家人常住在此,要求夏季制冷、冬季采暖、全屋即时热水、全屋水处理、地下室和一楼送新风。

业主在舒适环境方面理念先进,对良好的室内环境很重视,花了不少精力挑选地源热泵系统安装公司,以保证系统工程质量及使用效果及最佳。

设计配置:经测量计算,别墅的空调面积230为㎡,地暖面积有280㎡,业主选择了节能环保的美国特灵地源热泵三合一机组 ,保证别墅冷热负荷, 一次性解决制冷、供暖、生活热水需求,HWWD25主机全热回收。空调末端采用的是日本新晃SGCR型风机盘管,铺设地暖采用瑞士乔治费歇尔的PE-RT管材,地暖分集水器使用的是德国曼瑞德,保障系统的稳定通畅运行。

施工现场:

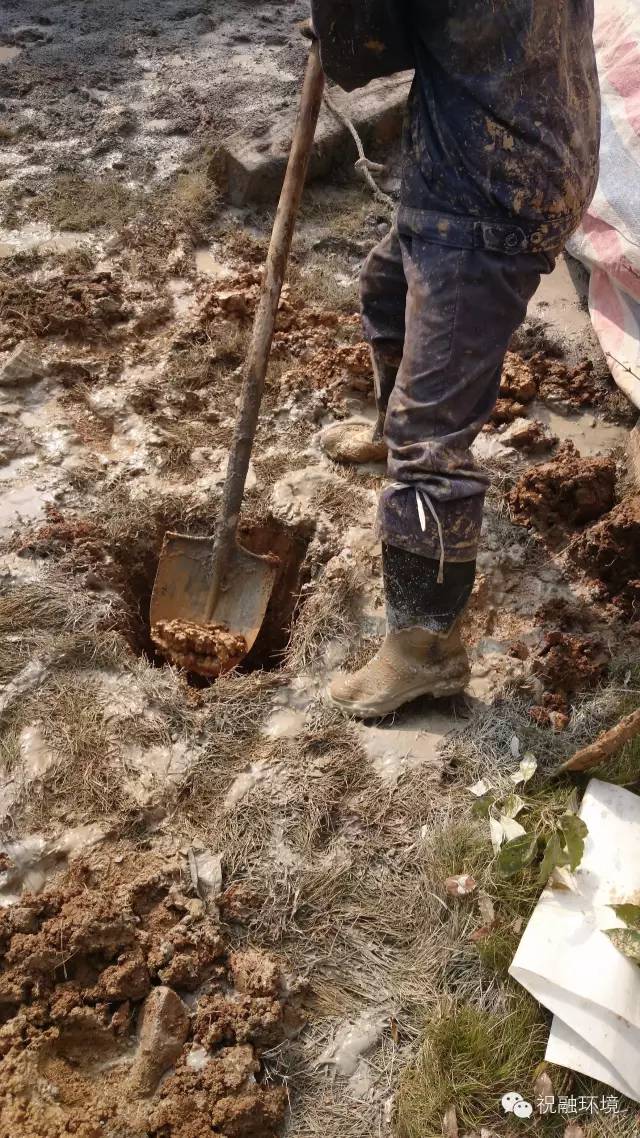

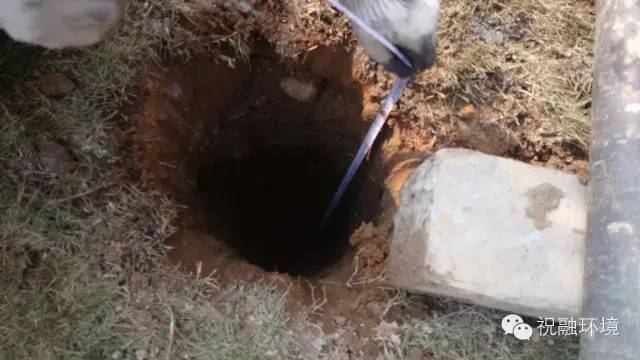

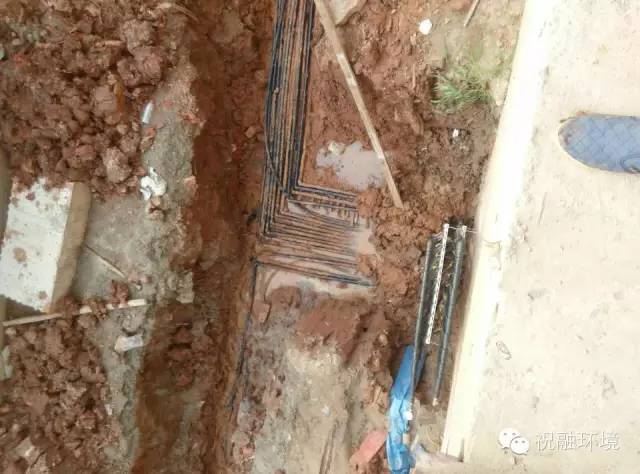

室外地下钻孔开挖现场如图

江阴村华西别墅地源热泵系统安装

江阴村华西别墅地源热泵系统安装

江阴村华西别墅地源热泵系统安装

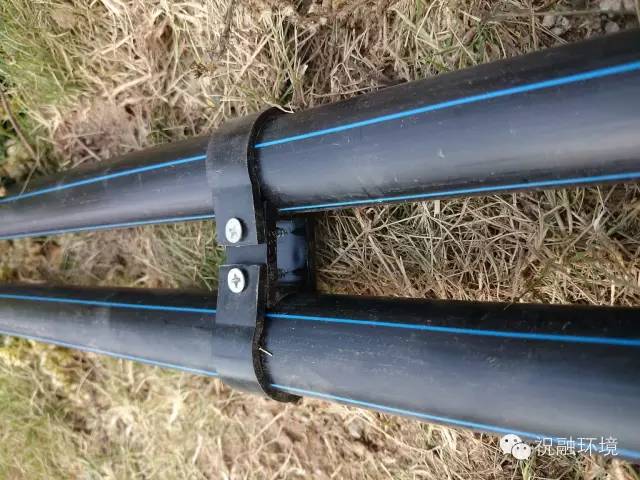

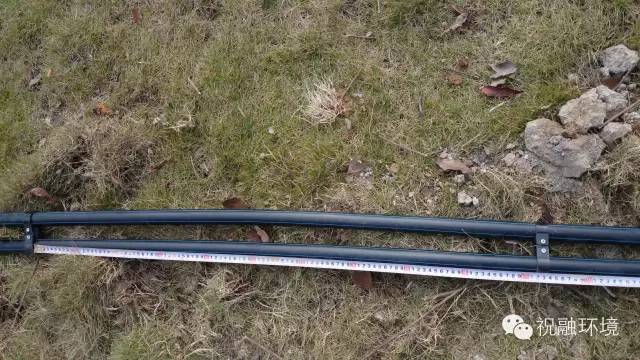

地埋井下管,32单U管,管长105.5米下管前,项目经理会通知业主或业主委托人前来监督管长,以及下管的施工,确保换热效果

江阴村华西别墅地源热泵系统安装

江阴村华西别墅地源热泵系统安装

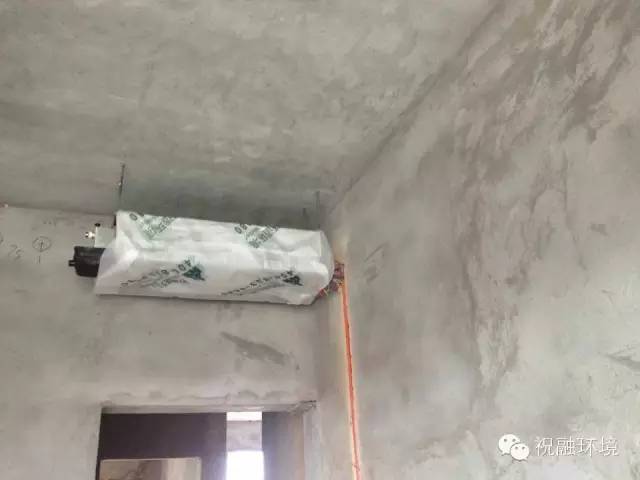

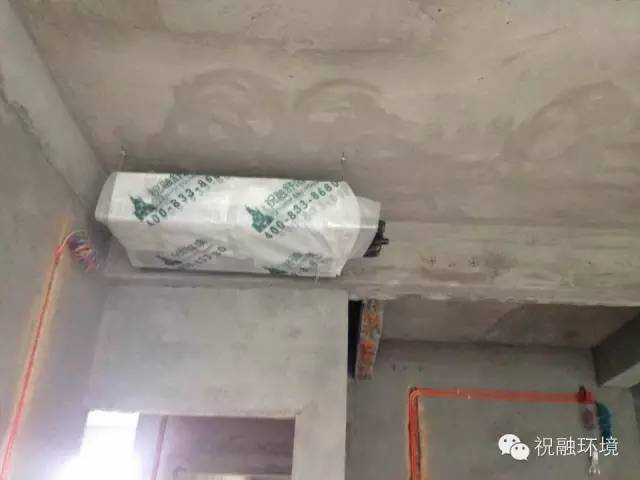

下图为室内机安装紧贴墙顶,便于以后室内吊顶安装,用保护膜进行成品保护,防止灰尘进入室内机,以免影响日后使用效果

江阴村华西别墅地源热泵系统安装

江阴村华西别墅地源热泵系统安装

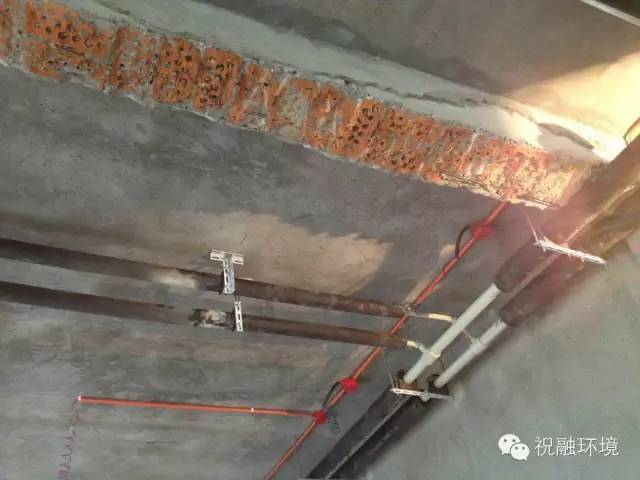

空调管道的连接、保温及固定,保证间距1米一吊杆,管道连接做到横平竖直,在保证使用效果的前提下,尽可能美观。

江阴村华西别墅地源热泵系统安装

江阴村华西别墅地源热泵系统安装

江阴村华西别墅地源热泵系统安装

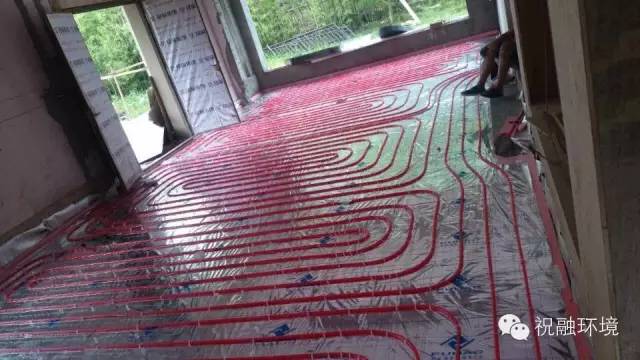

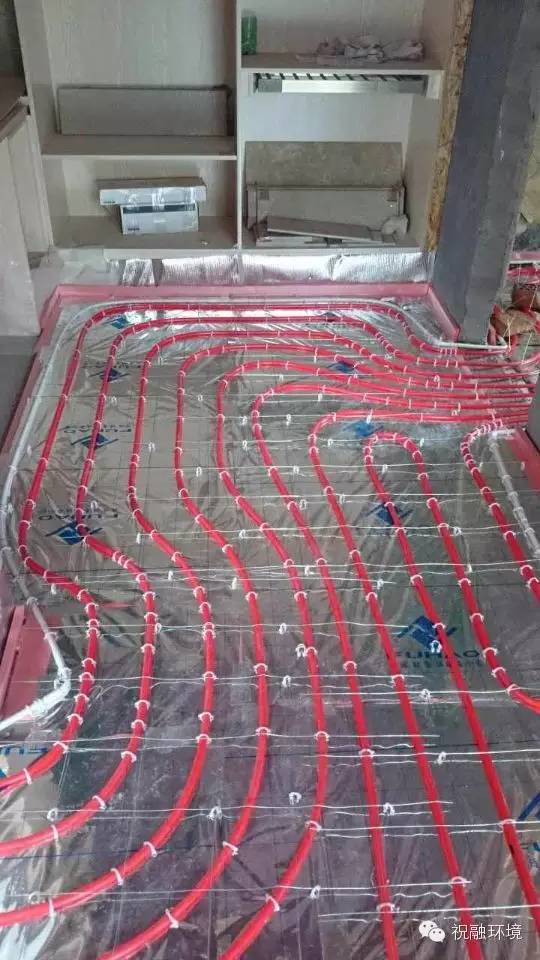

根据设计图纸进行布管,确定管间距和管道走向,直管安装间距误差小于或等于1cm。地暖铺设,地暖管间距为15cm,管道铺设整齐,管道扣密集.

江阴村华西别墅地源热泵系统安装

江阴村华西别墅地源热泵系统安装

直线距离卡钉可以每隔40-50CM卡一次,转弯处确保弯曲半径要求应该使用5个卡丁固定。

江阴村华西别墅地源热泵系统安装

以上便是江阴村华西别墅地源热泵系统简单的施工日志,由于地源热系统比较复杂繁琐,有许多的细节需要注意,不是一篇日志就可以完全阐述的。

客户反馈:

根据我们的回访,业主一家对整套解决方案的效果非常满意,系统现运行良好,业主对节能效果很满意,并主动向亲朋好友推荐我们祝融环境公司以及地源热泵系统。
