风冷模块式冷热水机组配置和接管注意事项

文章出处:   责任编辑:   发布时间:2019-03-04 21:41:46    点击数:-   【

风冷模块冷热水组是各个独立的风冷热泵机组组合在一起使用。它的优点是可以根据用户的负荷情况改变模块单元机组的数量或允许用户在使用过程中再增加机组,方便用户根据自己的资金和使用情况灵活采购和使用机组。

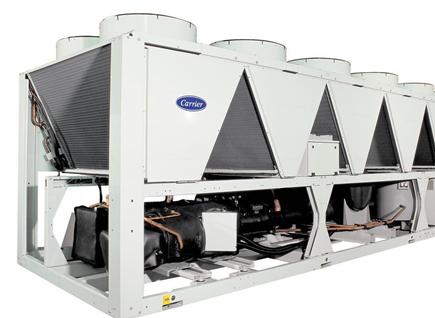

风冷模块式冷热水机组配置和接管注意事项

风冷模块冷热水机组适用范围

冷媒

市场销售以R 22、R410 a、R 407C机组为主

电源

380 V / 50 Hz / 3H

冷量范围

15 RT ~ 75 RT(即以61KW ~ 261KW),一般情况以15 RT模块为基础组合,在任何厂商相对比较时,15 RT模块性价比也是最好的。

适用环境工况及冷热水进出水温度

1、制冷:

(1)、环境工况:

21 ℃ ~ 43 ℃;

(2)、冷媒水进出水温度:

12 ℃ ~ 7 ℃;

(3)、室外环境温度越高,制冷效果越差。

2、制热:

(1)、环境工况:

-15 ℃(理论上)~ 20 ℃;

(2)、热媒水进出水温度:

40 ℃ ~ 45 ℃(一般情况下);

(3)、室外环境温度越低,制热效是越差。

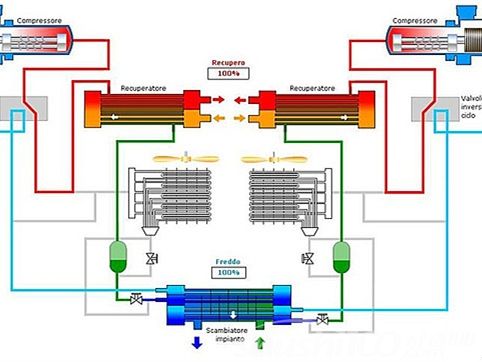

风冷模块式冷热水机组配置和接管注意事项

风冷模块冷热水机组种类与台数的选择

种类的选择

一般来说,单机组名义制冷量小于116 kW的场合,以选用涡旋压缩机为主;单机容量在116 kW ~ 700 kW的场合,以选用螺杆机为宜;单机容量在700 kW ~ 1054 kW的场合,以选用螺杆机或离心机为宜;单机容量在1785kW以上的场合,应选择离心机。

台数的确定

机组台数的多少,应按工程规模的大小、空调负荷的变化而定。从调节灵活、利于节能的角度,台数多些较好;从设备投资、占地面积和维护管理的角度,台数少些较好。一般选二至八台。对于双压缩机的模块机,最多可以八台并联,即一台主机、七台子机;对于四压缩机的模块机,最多可以四台并联,即一台主机、三台子机。

机组基本配置

1、涡旋压缩机

2、板式换热器

3、风机电机

4、盘管

5、电气控制元件等组成

水管路安装

1、同程式

2、异程式

接管注意事项

1、机组水系统进出水总管、阀门、过滤器等部件应采用相同规格。机组之间接管间采用减振喉连接。

2、水系统的最高点必须安装放气阀。系统走向不应有过多和过急的弯头。

3、循环水初次运行时,请将机组进出水侧的旁通阀关死,在机组的总管路上安装临时过滤器,开启水泵,对水路进行预清洗,直到水路系统的杂质全部清除,确认水系统中没有杂质后机组方可投入使用。

4、进出水温度传感器安装时,需要用盲管插入管路中央,以减小传感器和冷媒水间的热阻。

5、进行组合的模块机组需为相同型号。如并联的模块数量较多,诸模块可分成两排进行布置。请注意:应在电控箱侧应留出操作和检修空间,两排模块之间的间距至少应为0.5m。

6、机组外部水管需要安装支撑。

7、安装方案:

(1)一至两台机组用户可以按照同程或异程安装

(2)三台及三台以上推荐用户按同程安装

安装注意事项

1、必须安装水过滤器,否则会引起的机组板换冻坏等故障。

2、机组运行前,需试运行将管路中的杂质去掉。

3、冬季下雪时,要将盘管上的积雪扫掉,以防损坏压缩机。

4、除非特殊要求,一般情况机组不设内置水泵。

5、水流开关应安装在靠近机组的出水管路中。

6、机组的过滤器需定时清洗。

7、当安装多台机器时,应确保足够的吸气空间以防短路循环。

8、机组托板底座上设有标准减振塑胶垫,以减少振颤及振动的传递。

9、冷暖型机组地面安装时,机组应至少离地20cm,以便排水。
