水源热泵地表水水源的取能方式

文章出处:   责任编辑:   发布时间:2020-06-11 23:21:29    点击数:-   【

经过十余年的推广、应用和发展,水 / 地源热泵技术在中国很多地区和建筑领域都积累了大量的经验,得到了日益广泛的应用。

水源热泵地表水水源的取能方式

采用这种技术的关键环节在于科学的取能方式,如果保证了取能系统的设计合理、正确施工,那么整个工程可以说就成功了一大半。

目前水 / 地源热泵技术的能量来源主要有四类方式:

井水水源

井水水源常用深度三百米以上的浅表层井水;

地表水源

地表水源包括江、河、湖、海水源;

废热水源

包括污水、中水、工业废水、地热尾水;

土壤埋管

土壤埋管是指深度二百米以上的垂直埋管式交换器。

取能的途径有多种,正确的取能方式应该是广开思路、不拘一格,因地制宜、因用制宜,科学合理。下面根据“新思维”水/ 地源热泵技术的大量应用实践,对上述地表水源取能方式作简要介绍。

(一)海水取能方式

1、基本介绍

该取能方式特别适合滨海城市、旅游观光点、滨海酒店、海岛边防站等项目。海水取能方式的原理和井水取能方式的原理相同,只是这里用海水代替了井水。这种方式需要直接抽取海水,采用海水性水源热泵机组进行换热。

水源热泵地表水水源的取能方式

2、技术要点

A、海水同时具有化学腐蚀性和生物腐蚀性。海水的抽取、输送都要采取防腐蚀水泵、管道(一般可采用合适塑料管)。

B、充分进行海水处理。不仅要进行除砂处理,还要进行防垢处理、生物灭杀处理等。

C、根据现场情况合理设计取水安装方案。要便于安装、检修,要保证取水口处的海水深度,要考虑到海浪的冲击,要考虑到潮位变化。

D、掌握准确的海水冬夏温度变化的数据,计算正确的海水需用量。

E、我国海岸线绵长,不同地区的水温、岸边情况区别较大,需个别特殊设计。根据海水在冬夏季节实际温度,充分考虑主机的相应工况表现,正确选配机组设备。

(二)江河湖水取能方式

1、基本介绍

江河湖水取能方式的原理和井水取能方式的原理相同,只是这里用江河湖水代替了井水。这种方式需要直接抽取江河湖水,取用水的方案称为取水工程,分为岸边取水和湖(江河)床取水两种方式;可采用普通水源热泵机组进行换热。

水源热泵地表水水源的取能方式

2、技术要点

该取能方式的技术要点是取水工艺。所取用的水源必须保证:

A、根据当地江河湖水在不同水层的水温以及在不同季节时的变化程度,取用合适深度水层的水源。

B、取水口位置应保证水质洁净,安装过滤装置。

C、充分考虑到枯水、丰水季节时水位的变化,考虑风浪的影响,航道的影响。

D、保证安装可靠,检修方便。

因为靠近堤岸的水下地形一般都比较平缓,要想达到一定深度,往往需要将取水口设置远离岸边,这就要求有相配套的取水工程施工,主要的两种办法介绍如下:

【岸边取水方式】

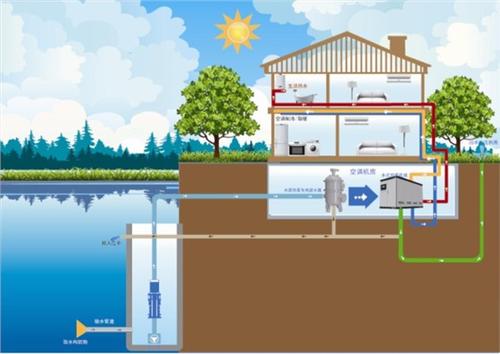

1)在岸边合适位置选址打井,使水通过渗透进入井中,再下潜水泵取水。

2)将水泵房建在岸边,水经过过滤格栅进入泵房内水池,再由水泵抽取。

3)从岸边向堤内建造水泥栈桥,在栈桥端部设平台架设潜水泵,伸进江河湖中合适深度取水。

水源热泵地表水水源的取能方式

【岸底取水方式】

1)在岸边合适位置选址打较大口径深井(30—50米),如水不能通过渗透进入井中,可在井底部水平向湖底方向开挖导流洞将足够流量的水引入井中,再用潜水泵取用。

2)在保证湖(江河)水深度的水面上设浮箱,内设水泵,将吸水管伸进一定深度的湖(江河)内取水。

3)将潜水泵放在合适的取水笼中,直接沉到合适深度的水底,通过高强度塑料管道贴湖(江河)底输送到岸上。

江、河、湖水取能方式需要根据项目现场的具体情况对取水方案进行精心设计。水温在30℃以下的水源,用于夏季供冷是非常经济的,如能选取较低水温(7—12℃)的深度取水,不必开动水源热泵主机,直接进行供冷,可大量节省运行费用。我国偏南且冬季不结冰地区,如水源有一定的深度保证,冬季水温能持续保证在4℃以上,也适合于从中提取能量供暖、供热水。

水源热泵地表水水源的取能方式
